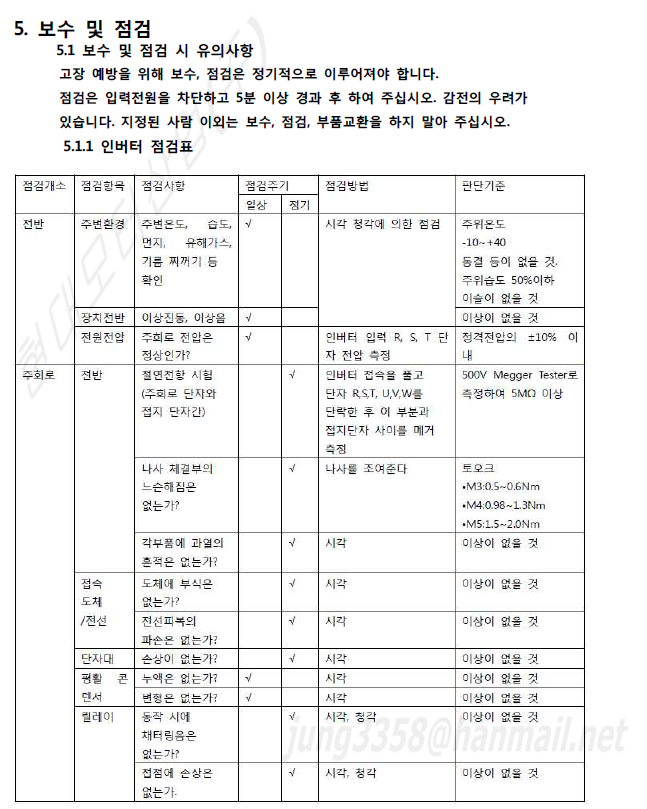

인버터용 모터 보수 및 점검 Motor maintenance or inspection for the Inverter
*보수 및 점검 시 유의사항*
고장 예방을 위해 보수, 점검은 정기적으로 이루어져야 합니다.
점검은 입력전원을 차단하고 5분 이상 경과 후 하여 주십시오. 감전의 우려가 있습니다.
지정된 사람 이외는 보수, 점검, 부품교환을 하지 말아 주십시오.
인버터 점검표
점검개소: 전반
점검항목: 주변환경
점검사항: 주변온도, 습도, 먼지, 유해가스, 기름 찌꺼기 등 확인.
점검주기: 일상
점검방법: 시각 청각에 의한 점검
판단기준: 주위 온도 -10 ~ +40 동결 등이 없을 것, 주위 습도 50%이하 이슬이 없을 것.
점검개소: 전반
점검항목: 장치전반
점검사항: 이상진동, 이상음
점검주기: 일상
점검방법: 시각 청각에 의한 점검
판단기준: 주위 온도 -10 ~ +40 동결 등이 없을 것, 주위 습도 50%이하 이슬이 없을 것.
점검개소: 전반
점검항목: 전원전압
점검사항: 주회로 전압은 정상인가?
점검주기: 일상
점검방법: 인버터 입력 R,S,T 단자 전압 측정
판단기준: 정격전압의 ±10% 이내
점검개소: 주회로
점검항목: 전반
점검사항: 전연전향 시험 (주회로 단자와 접지 단자간)
점검주기: 정기
점검방법: 인버터 접속을 풀고 단자 R,S,T,U,V,W,를 단란한 후 이부분과 접지단자 사이를 메거측정
판단기준: 500V Megger Tester로 측정하여 5MΩ 이상
점검개소: 주회로
점검항목: 전반
점검사항: 나사 체결부의 느슨해짐은 없는가?
점검주기: 정기
점검방법: 나사를 조여준다
판단기준: 토오크 M3:05~06Nm M4:0.98~1.3Nm M5:1.5~2.0Nm
점검개소: 주회로
점검항목: 전반
점검사항: 각 부품에 과열의 흔적은 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 전반
점검사항: 각부품에 과열의 흔적은 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 접속 도체/전선
점검사항: 도체에 부식은 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 접속 도체/전선
점검사항: 전선피복의 파손은 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 단자대
점검사항: 손상이 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 평활 콘덴서
점검사항: 누액은 없는가? 변형은 없는가?
점검주기: 일상 일상
점검방법: 시각 시각
판단기준: 이상이 없을 것 이상이 없을 것
점검개소: 주회로
점검항목: 릴레이
점검사항: 동작시에 채터링음은 없는가? 접점에 손상은 없는가.
점검주기: 정기 정기
점검방법: 시각 청각 시각 청각
판단기준: 이상이 없을 것 이상이 없을 것

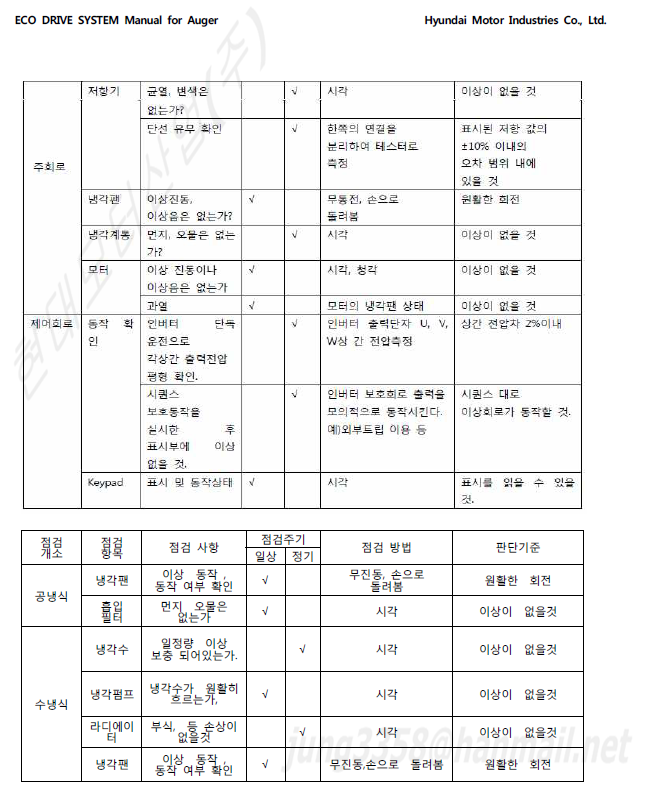

점검개소: 주회로
점검항목: 저항기
점검사항: 균열, 변색은 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 저항기
점검사항: 단선 유무 확인
점검주기: 정기
점검방법: 한쪽의 연결은 분리하여 테스터로 측정
판단기준: 표시된 저항 값의 ±10% 이내의 오차 범위 내에 있을 것
점검개소: 주회로
점검항목: 냉각팬
점검사항: 이상진동,이상음은 없는가?
점검주기: 일상
점검방법: 무통전, 손으로 돌려봄
판단기준: 원활한 회전
점검개소: 주회로
점검항목: 냉각계통
점검사항: 먼지, 오물은 없는가?
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 모터
점검사항: 이상진동이나 이상음은 없는가
점검주기: 일상
점검방법: 시각,청각
판단기준: 이상이 없을 것
점검개소: 주회로
점검항목: 모터
점검사항: 과열
점검주기: 일상
점검방법: 모터의 냉각팬 상태
판단기준: 이상이 없을 것
점검개소: 제어회로
점검항목: 동작 확인
점검사항: 인버터 단독 운전으로 각상각 출력전압 평형 확인.
점검주기: 정기
점검방법: 인버터 출력단자 U,V,W 상 간 전압 측정
판단기준: 상간 전압차 2%이내
점검개소: 제어회로
점검항목: 동작 확인
점검사항: 시퀀스 보호동작을 실시한 후 표시부에 이상 없을 것.
점검주기: 정기
점검방법: 인버터 보호회로 출력을 모의적으로 동작시킨다. Ex) 외부 트립 이용 등
판단기준: 시퀀스 대로 이상회로가 동작 할 것.
점검개소: 제어회로
점검항목: Keypad
점검사항: 표시 및 동작상태
점검주기: 일상
점검방법: 시각
판단기준: 표시를 읽을 수 있을 것.
점검개소: 공냉식
점검항목: 냉각팬
점검사항: 이상 동작 동작 여부 확인
점검주기: 일상
점검방법: 무진동, 손으로 돌려봄
판단기준: 원활한 회전
점검개소: 공냉식
점검항목: 흡입 필터
점검사항: 먼지 오물은 없는가
점검주기: 일상
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 수냉식
점검항목: 냉각수
점검사항: 일정량 이상 보충 되어있는가
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 수냉식
점검항목: 냉각펌프
점검사항: 냉각수가 원활히 흐르는가
점검주기: 일상
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 수냉식
점검항목: 라디에이터
점검사항: 부식, 등 손상이 없을 것
점검주기: 정기
점검방법: 시각
판단기준: 이상이 없을 것
점검개소: 수냉식
점검항목: 냉각팬
점검사항: 이상 동작, 동작 여부 확인
점검주기: 일상
점검방법: 무진동,손으로 돌려봄
판단기준: 원활한 회전
