현대 인버터 N700 특징
Hyundai Inverter N700 Features

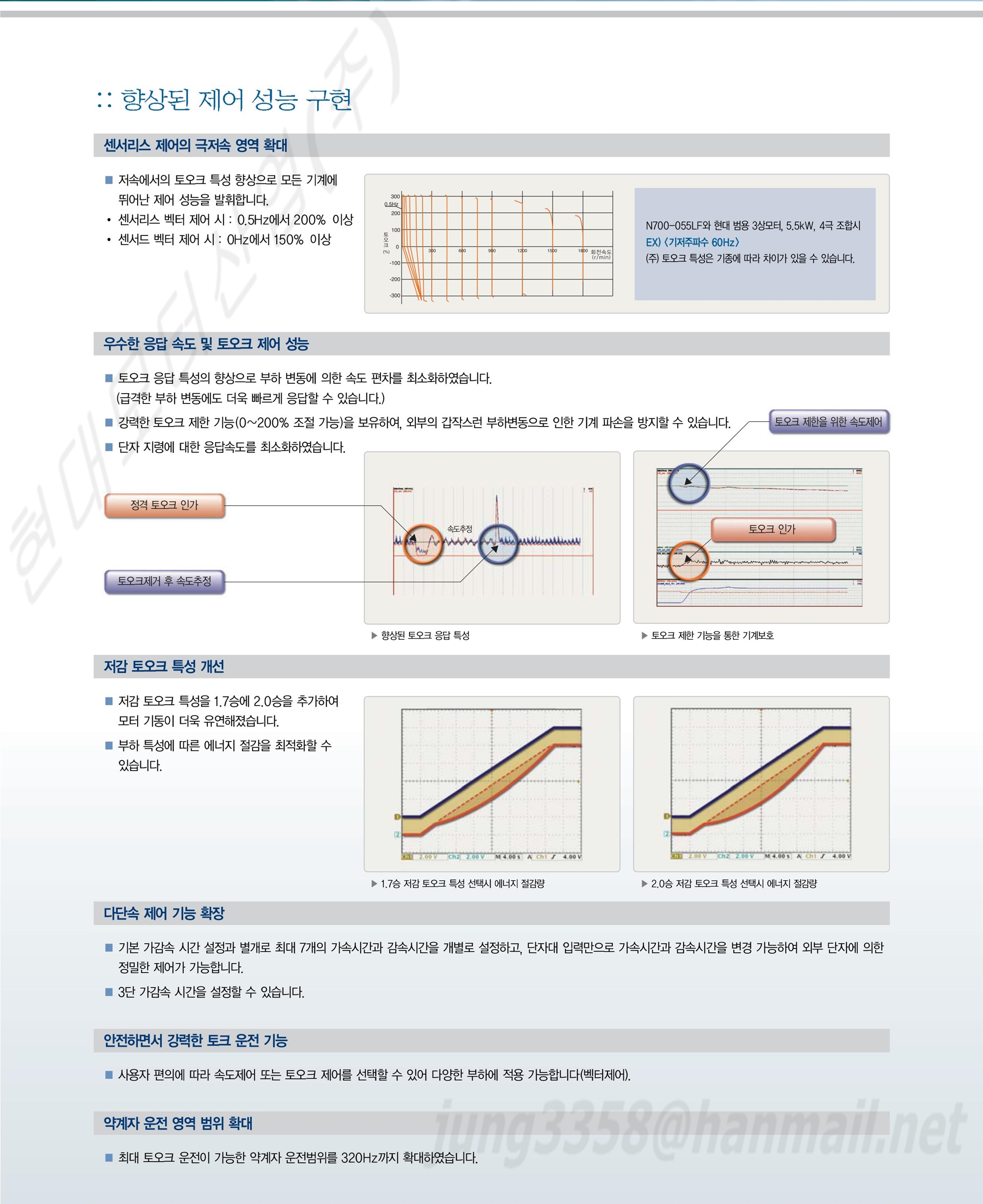

※ 센서리스 제어의 극저속 영역 확대

■ 저속에서의 토오크 특성 향상으로 모든 기계에
뛰어난 제어 성능을 발휘합니다.
센서리스 벡터 제어 시 : 0.5Hz에서 200% 이상
센서드 벡터 제어 시 : 0Hz에서 150% 이상

* N700-055LF와 현대 범용 3상모터, 5.5kW, 4극 조합시
EX) <기저주파수 60Hz>
(주) 토오크 특성은 기종에 따라 차이가 있을 수 있습니다.

※ 우수한 응답 속도 및 토오크 제어 성능

■ 토오크 응답 특성의 향상으로 부하 변동에 의한 속도 편차를 최소화하였습니다.
(급격한 부하 변동에도 더욱 빠르게 응답할 수 있습니다.)
■ 강력한 토오크 제한 기능(0~200% 조절 가능)을 보유하여, 외부의 갑작스런 부하변동으로 인한 기계 파손을 방지할 수 있습니다.

■ 단자 지령에 대한 응답속도를 최소화하였습니다.

※ 저감 토오크 특성 개선​

■ 저감 토오크 특성을 1.7승에 2.0승을 추가하여
모터 기동이 더욱 유연해졌습니다.
■ 부하 특성에 따른 에너지 절감을 최적화할 수 있습니다.

※ 다단속 제어 기능 확장

■ 기본 가감속 시간 설정과 별개로 최대 7개의 가속시간과 감속시간을 개별로 설정하고, 단자대 입력만으로 가속시간과 감속시간을 변경 가능하여 외부 단자에 의한 정밀한 제어가 가능합니다.
■ 3단 가감속 시간을 설정할 수 있습니다.

※ 안전하면서 강력한 토크 운전 기능

■ 사용자 편의에 따라 속도제어 또는 토오크 제어를 선택할 수 있어 다양한 부하에 적용 가능합니다.(벡터제어).

※ 약계자 운전 영역 범위 확대

■ 최대 토오크 운전이 가능한 약계자 운전범위를 320Hz까지 확대하였습니다.

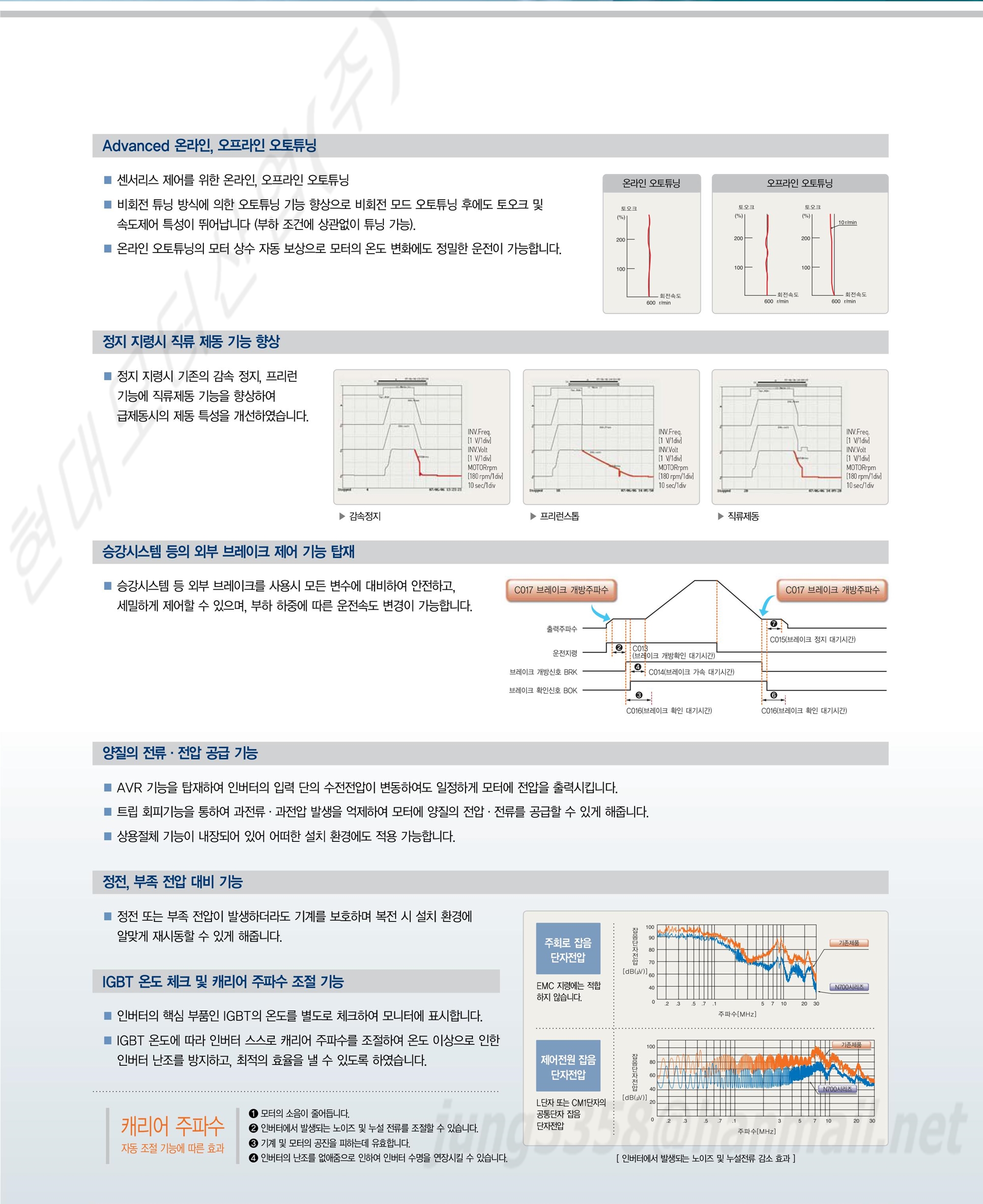

※ Advanced 온라인, 오프라인 오토튜닝

■ 센서리스 제어를 위한 온라인, 오프라인 오토튜닝
■ 비회전 튜닝 방식에 의한 오토튜닝 기능 향상으로 비회전 모드 오토튜닝 후에도 토오크 및
속도제어 특성이 뛰어납니다 (부하 조건에 상관없이 튜닝 가능).
■ 온라인 오토튜닝의 모터 상수 자동 보상으로 모터의 온도 변화에도 정밀한 운전이 가능합니다.

※ 정지 지령시 직류 제동 기능 향상

■ 정지 지령시 기존의 감속 정지, 프리런 기능에 직류제동 기능을 향상하여 급제동시의 제동 특성을 개선하였습니다.

※ 승강시스템 등의 외부 브레이크 제어 기능 탑재

■ 승강시스템 등 외부 브레이크를 사용시 모든 변수에 대비하여 안전하고,
세밀하게 제어할 수 있으며, 부하 하중에 따른 운전속도 변경이 가능합니다.

※ 양질의 전류∙전압 공급 기능

■ AVR 기능을 탑재하여 인버터의 입력 단의 수전전압이 변동하여도 일정하게 모터에 전압을 출력시킵니다.
■ 트립 회피기능을 통하여 과전류∙과전압 발생을 억제하여 모터에 양질의 전압∙전류를 공급할 수 있게 해줍니다.
■ 상용절체 기능이 내장되어 있어 어떠한 설치 환경에도 적용 가능합니다.

※ 정전, 부족 전압 대비 기능

■ 정전 또는 부족 전압이 발생하더라도 기계를 보호하며 복전 시 설치 환경에 알맞게 재시동할 수 있게 해줍니다.

※ IGBT 온도 체크 및 캐리어 주파수 조절 기능

■ 인버터의 핵심 부품인 IGBT의 온도를 별도로 체크하여 모니터에 표시합니다.
■ IGBT 온도에 따라 인버터 스스로 캐리어 주파수를 조절하여 온도 이상으로 인한
인버터 난조를 방지하고, 최적의 효율을 낼 수 있도록 하였습니다.

※ ​캐리어 주파수 자동 조절 기능에 따른 효과

모터의 소음이 줄어듭니다.
인버터에서 발생되는 노이즈 및 누설 전류를 조절할 수 있습니다.
기계 및 모터의 공진을 피하는데 유효합니다.
인버터의 난조를 없애줌으로 인하여 인버터 수명을 연장시킬 수 있습니다.

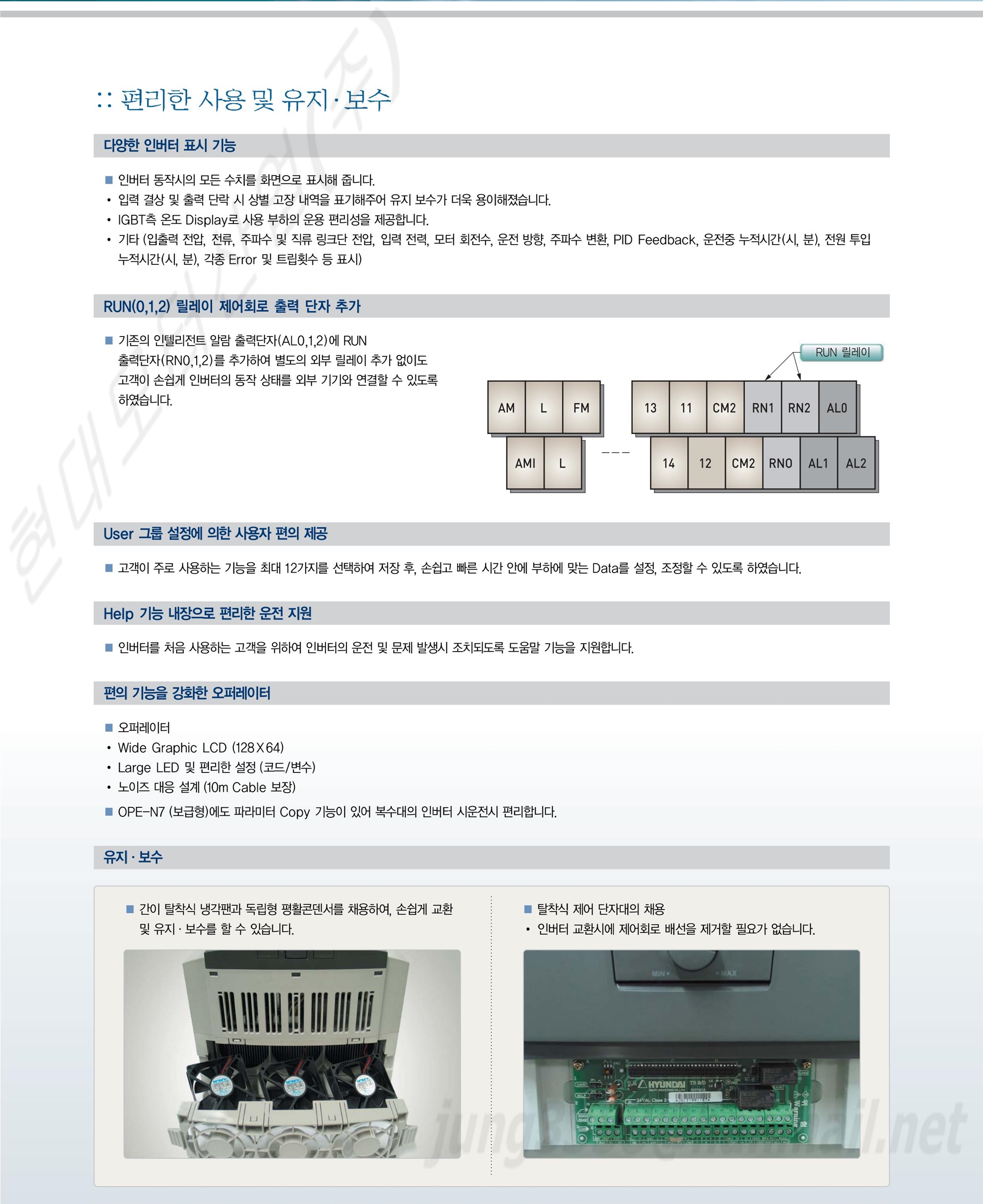

※ 편리한 사용 및 보수 (사진 참고)

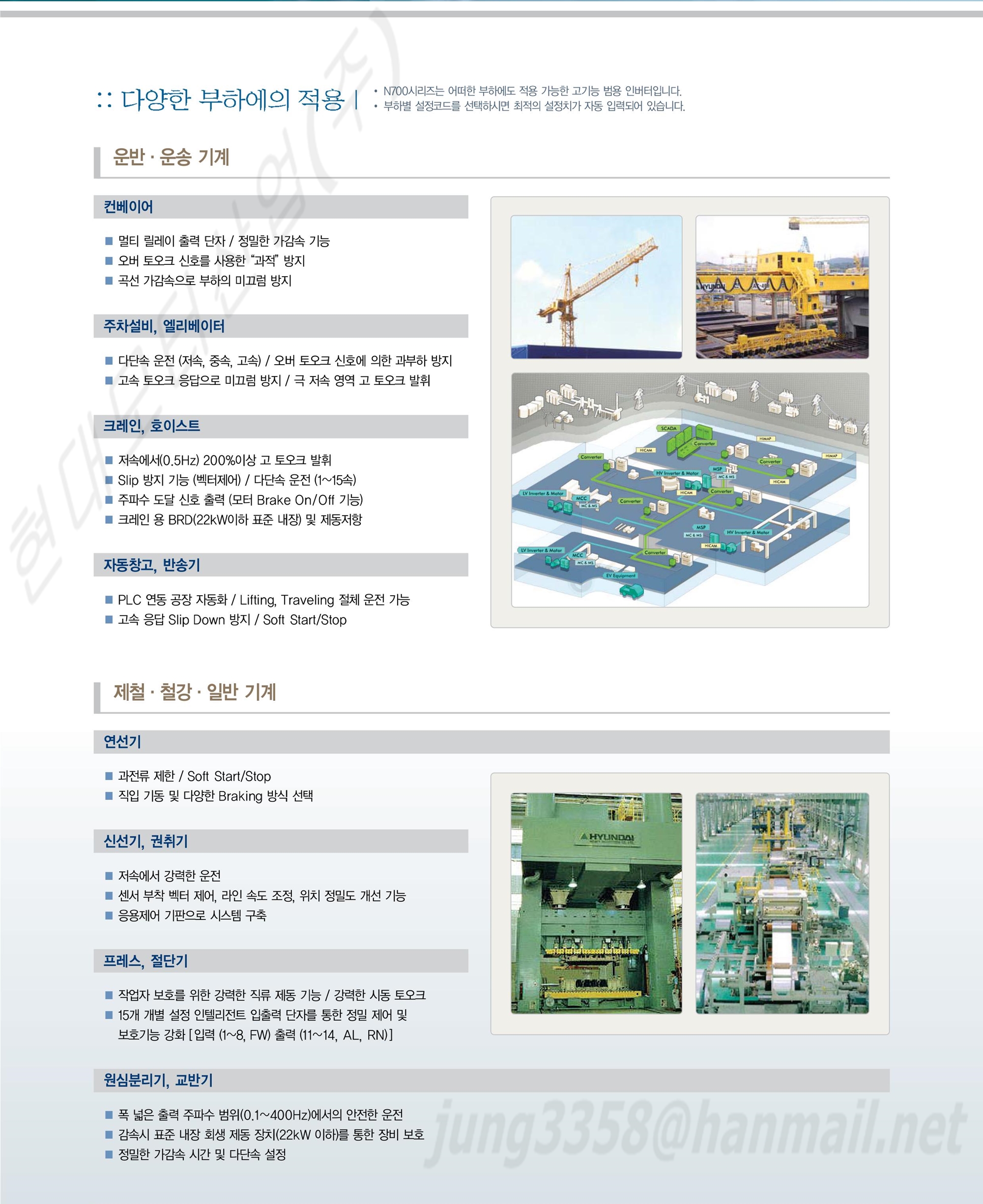

※ 다양한 부하에 적용

* 운반∙운송 기계 제철∙철강∙일반 기계 팬∙펌프 섬유 기계 런닝 머신∙세탁기 *

– 간략설명

– 컨베이어

■ 멀티 릴레이 출력 단자 / 정밀한 가감속 기능
■ 오버 토오크 신호를 사용한“과적”방지
■ 곡선 가감속으로 부하의 미끄럼 방지

– 주차설비, 엘리베이터
■ 다단속 운전 (저속, 중속, 고속) / 오버 토오크 신호에 의한 과부하 방지
■ 고속 토오크 응답으로 미끄럼 방지 / 극 저속 영역 고 토오크 발휘

– 크레인, 호이스트

■ 저속에서(0.5Hz) 200%이상 고 토오크 발휘
■ Slip 방지 기능 (벡터제어) / 다단속 운전 (1~15속)
■ 주파수 도달 신호 출력 (모터 Brake On/Off 기능)
■ 크레인 용 BRD(22kW이하 표준 내장) 및 제동저항

– 자동창고, 반송기
■ PLC 연동 공장 자동화 / Lifting, Traveling 절체 운전 가능
■ 고속 응답 Slip Down 방지 / Soft Start/Stop

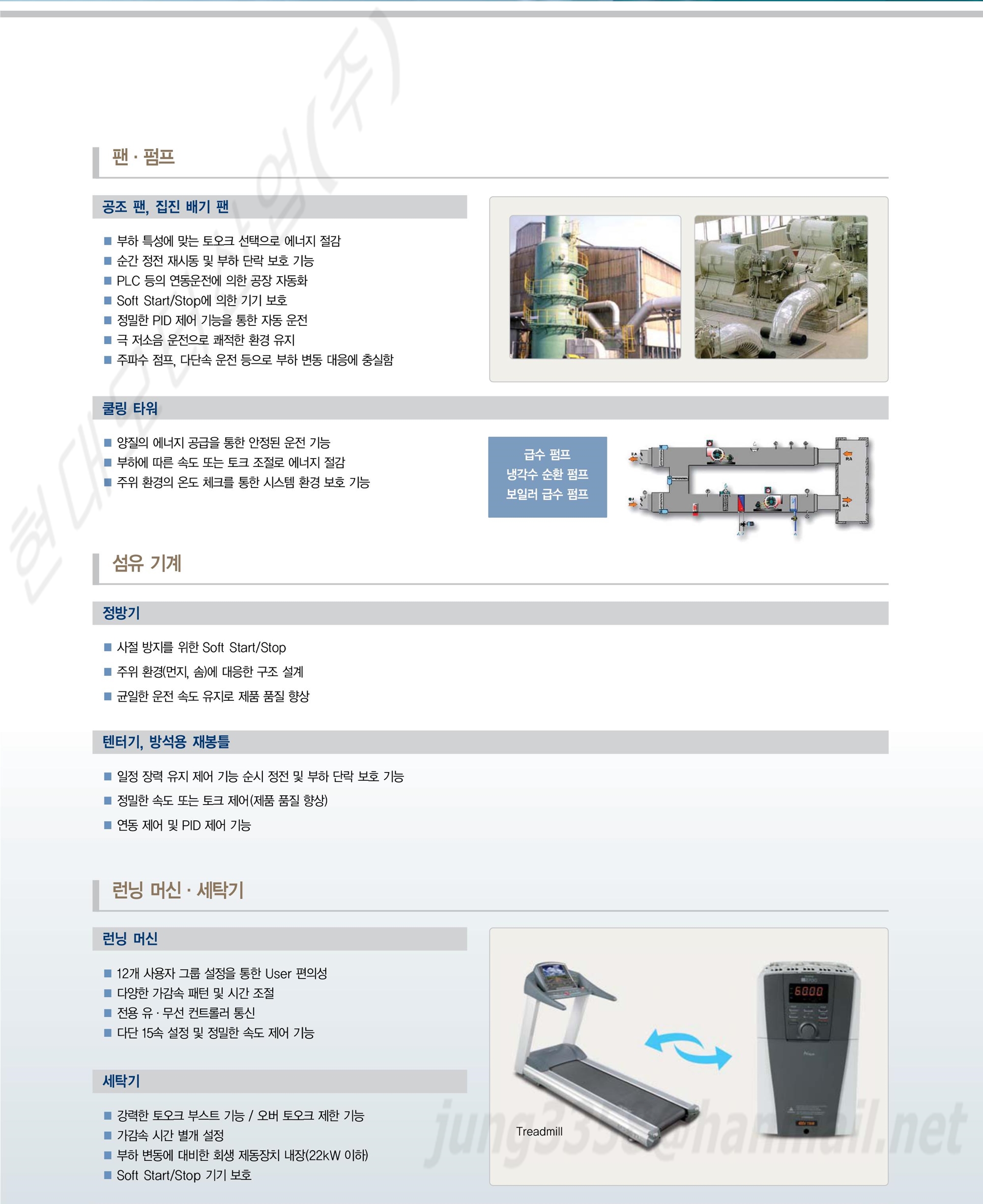

– 제철∙철강∙일반 기계 팬∙펌프 섬유 기계 런닝 머신∙세탁기 (사진 참고) –
